Arco AB
Gesichtsbogen |
||
| Eine Modellmontage sollte nur mit räumlicher Kieferrelation durchgeführt werden. GAMMA bietet mit seinem Reference System die Möglichkeit der arbiträren und exakten Oberkiefermodellübertragung. Mit dem bewährten 3D-Gelenksupport können die Gesichtsbögen einfach und sicher angewandt werden. | ||
Reference - anatomischer Gesichtsbogen |
||
| Parallel verschiebbarer Arbiträrbogen mit 3D-Gelenksupport. Bei diesem Bogen treten keine unerwünschten Achsverlagerungen, z.B. durch den Schereneffekt, auf. Die kastenförmige Bauweise mit Doppelklemmung lässt an Stabilität keine Wünsche offen. Konstruktiv ist der Reference AB Gesichtsbogen auf die AO-Ebene (Scharnierachs-Orbitalebene) ausgelegt, der vordere Referenzpunkt liegt 22 mm unterhalb der tiefsten Einziehung der Glabella. |
 |
|
 |
Für die Aufzeichnung mit dem CADIAX® compact wird der AB-Bogen mit einfachen Zusatzteilen aufgerüstet. Der Vorteil liegt auf der Hand: Ein Bogen - zwei Anwendungen! | |
 |
 |
 |
Reference - exakte Achse mit dem Condylographen |
||
 |

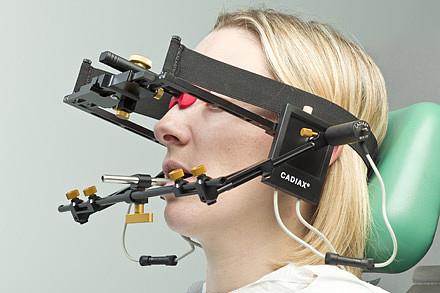

Hochpräzises Feinmessgerät für den funktionsdiagnostisch arbeitenden Zahnarzt. Der schädelfeste obere Gesichtsbogen wird mittels 3-Punkt Stütztechnik (Nasion und 2 mal Stirn) angelegt und mit Stirn-Nacken Flexband fixiert. Die Seitenarme liegen kraftfrei am Ohrsattel auf. Der Gesichtsbogen ist einfach und sicher zu montieren und für den Patienten komfortabel zu tragen. Der leicht konstruierte mandibuläre Schreibbogen erlaubt die präzise Einstellung der Registrierstifte auf die exakt lokalisierte Scharnierachse. | |
| Wozu die exakte Scharnierachse? | ||
 |
Die Grafik zeigt die Auswirkungen mandibulärer Öffnungs- und Schließbewegungen bei veränderter Positionierung des Drehpunkts Scharnierachse im Artikulator. Mit dem anatomischen Gesichtsbogen wird die Gelenksachse zu einem über viele Patienten statistisch ermittelten Achspunkt montiert. Dadurch besteht die Möglichkeit von beträchtlichen Abweichungen der Montageachse zur tatsächlichen kinematischen Achse. | |
 |
Eine Indikation für die exakte Scharnierachsmontage ist daher immer dann gegeben, wenn vertikale Veränderungen durchgeführt werden. Dies sind beispielsweise Schienen- oder Einschleiftherapien, Vertikaländerungen bei Rekonstruktionen, in der Total- oder Implantatprothetik. | |
 |
Ein weiterer wichtiger Punkt ist bei der diagnostischen Aufzeichnung mit CADIAX® gegeben. Um rotationsbedingte geometrische Verzerrungen der Bewegungsspuren auszuschalten, muss dabei immer die Scharnierachse exakt lokalisiert werden. Es ist möglich, die Oberkiefermodellübertragung mit exakt lokalisierter Scharnierachse und individueller Referenzebene in den Reference, Artex® oder SAM® Artikulator durchzuführen. |
|
| Indikationen: |
|
|
